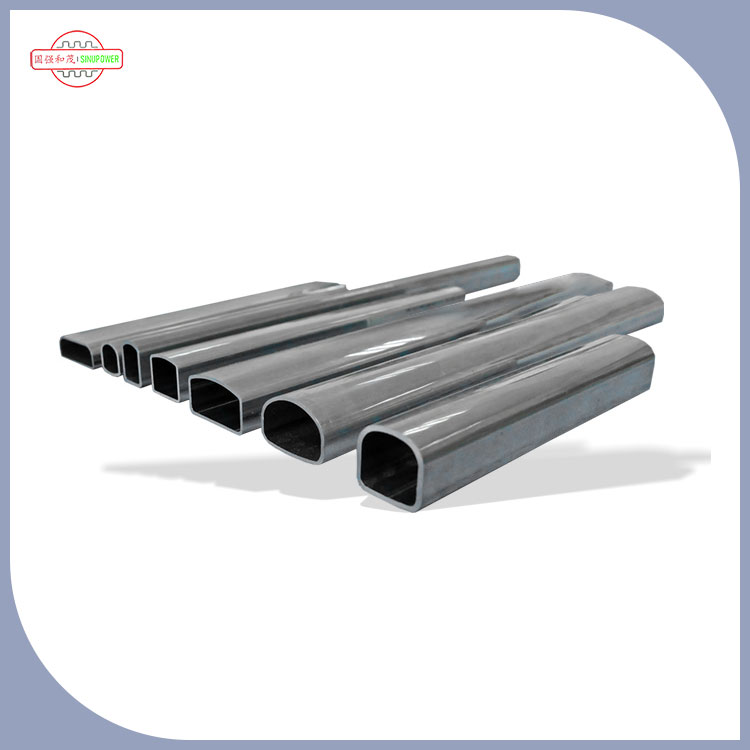

ท่อส่วนหัวคอนเดนเซอร์ระบบ HVAC เชิงพาณิชย์

การออกแบบและฟังก์ชั่น

Header Pipes ได้รับการออกแบบมาโดยเฉพาะเพื่อใช้เป็นจุดจำหน่ายและรวบรวมสารทำความเย็นในคอนเดนเซอร์ D-Type โครงสร้างรูปตัว D ช่วยให้กระจายสารทำความเย็นได้อย่างมีประสิทธิภาพและสม่ำเสมอทั่วทั้งท่อคอนเดนเซอร์

เมื่อสารทำความเย็นไหลผ่านท่อเฮดเดอร์และเข้าสู่ท่อคอนเดนเซอร์ จะปล่อยความร้อนออกสู่อากาศหรือน้ำโดยรอบ ทำให้เกิดการควบแน่นและเปลี่ยนจากไอเป็นสถานะของเหลว ประสิทธิภาพของกระบวนการถ่ายเทความร้อนนี้ส่งผลโดยตรงต่อประสิทธิภาพโดยรวมและประสิทธิภาพการใช้พลังงานของระบบทำความเย็นหรือเครื่องปรับอากาศ

ข้อดีของวัสดุ: ทำไมต้องใช้อะลูมิเนียมสำหรับคอนเดนเซอร์เฮดเดอร์

การใช้อลูมิเนียมในการก่อสร้างท่อส่วนหัวมีข้อดีหลายประการ:

• การนำความร้อนที่ดีเยี่ยม:อะลูมิเนียมช่วยให้สามารถถ่ายเทความร้อนระหว่างสารทำความเย็นและตัวกลางทำความเย็นโดยรอบได้อย่างมีประสิทธิภาพ
• โครงสร้างน้ำหนักเบา:อลูมิเนียมมีน้ำหนักเบากว่าเหล็กอย่างมาก ช่วยลดน้ำหนักคอนเดนเซอร์โดยรวม และลดต้นทุนการขนส่งและการติดตั้ง
• ความต้านทานการกัดกร่อน:อะลูมิเนียมจะสร้างชั้นออกไซด์ป้องกันตามธรรมชาติซึ่งทนทานต่อการเกิดรูพรุนจากความชื้น มลพิษทางอุตสาหกรรม และสารเคมีสารทำความเย็น
• ประสิทธิภาพต้นทุน:อะลูมิเนียมมีอัตราส่วนต้นทุนต่อประสิทธิภาพที่ดีเมื่อเทียบกับท่อร่วมทองแดง ด้วยเทคโนโลยีการอัดขึ้นรูป D-type ช่วยให้สามารถผลิตในปริมาณมากพร้อมความแม่นยำของขนาดที่สม่ำเสมอ

ออกแบบมาเพื่อ HVAC เชิงพาณิชย์: เหนือกว่าการทำความเย็นแบบมาตรฐาน

ระบบ HVAC เชิงพาณิชย์ทำงานภายใต้เงื่อนไขพื้นฐานที่แตกต่างจากระบบทำความเย็นมาตรฐานหรือการใช้งานในยานยนต์ ท่อส่วนหัวคอนเดนเซอร์ระบบ HVAC เชิงพาณิชย์ของ Sinupower ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะเพื่อตอบสนองความต้องการเฉพาะเหล่านี้:

• รอบการทำงานต่อเนื่อง:ระบบ HVAC เชิงพาณิชย์มักจะทำงานทุกวันตลอด 24 ชั่วโมง 365 วัน ส่วนหัวของเราได้รับการบรรเทาความเครียดผ่านการอบอ่อนที่ควบคุมด้วยบรรยากาศ เพื่อให้สามารถทนต่อรอบการขยายตัว/การหดตัวเนื่องจากความร้อนนับพันครั้ง โดยไม่ทำให้เกิดรอยแตกร้าวจากความเครียด
• ความสม่ำเสมอของแบทช์ขนาดใหญ่:โดยทั่วไปโครงการเชิงพาณิชย์จะต้องมีส่วนหัวที่เหมือนกันหลายร้อยหรือหลายพันรายการ ในฐานะโรงงานที่ได้รับการรับรอง IATF 16949 เรารักษา Cpk ≥ 1.67 ในทุกมิติที่สำคัญ เพื่อให้แน่ใจว่าหน่วยที่ 10,000 ตรงกับที่ 1
• การลดต้นทุนการหยุดทำงาน:ความล้มเหลวของส่วนหัวเดียวในอาคารพาณิชย์อาจนำไปสู่การร้องเรียนจากผู้เช่า การสูญเสียสินค้าคงคลัง หรือการปิดโรงงาน โปรโตคอลการทดสอบการทำลายล้างที่เข้มงวดของเราช่วยลดความเสี่ยงความล้มเหลวของสนาม
• การผลิตที่ปรับขนาดได้:ด้วยอุปกรณ์ 90 ชุด เราสามารถปรับขนาดการผลิตเพื่อตอบสนองความต้องการของโครงการเชิงพาณิชย์ขนาดใหญ่โดยไม่กระทบต่อคุณภาพหรือเวลาในการผลิต

ข้อมูลจำเพาะ

การใช้งานทั่วทั้ง HVAC เครื่องทำความเย็น และยานยนต์

ระบบคอนเดนเซอร์ชนิด D มักใช้ในอุตสาหกรรมต่างๆ รวมถึงระบบ HVAC (การทำความร้อน การระบายอากาศ และการปรับอากาศ) ระบบทำความเย็น และระบบปั๊มความร้อน ท่อส่วนหัวคอนเดนเซอร์ระบบ HVAC เชิงพาณิชย์ของ Sinupower ช่วยให้การทำงานราบรื่นและเชื่อถือได้ใน:

• ระบบ HVAC เชิงพาณิชย์:หน่วยบนชั้นดาดฟ้า แผงทำความเย็นส่วนกลาง และระบบ VRF
• อุปกรณ์ทำความเย็น:ตู้แช่เย็นแบบวอล์คอิน ตู้แช่เย็น และห้องเย็น
• ระบบปั๊มความร้อน:คอนเดนเซอร์ปั๊มความร้อนแบบพลิกกลับได้สำหรับการทำความร้อนและความเย็นตลอดทั้งปี
• ระบบปรับอากาศในรถยนต์:ระบบปรับอากาศรถยนต์โดยสารและรถบรรทุกหนัก

เหตุใดเรขาคณิตรูปตัว D จึงมีความสำคัญ

โรงงานหลายแห่งเลือกท่อเฮดเดอร์ตามข้อได้เปรียบที่ครอบคลุมในด้านประสิทธิภาพการถ่ายเทความร้อน การควบคุมต้นทุน และการปรับโครงสร้าง ซึ่งสามารถตอบสนองความต้องการหลักของคอนเดนเซอร์อุตสาหกรรมได้อย่างแม่นยำ:

• หน้าสัมผัสครีบที่เหนือกว่า:ส่วนแบนรูปตัว D ช่วยให้สามารถสัมผัสกับครีบคอนเดนเซอร์แบบพื้นผิวสู่พื้นผิว ช่วยเพิ่มพื้นที่การถ่ายเทความร้อนได้สูงสุด
• การกระจายของของไหลที่ปรับให้เหมาะสม:โครงสร้างรูปตัว D ช่วยให้มั่นใจได้ถึงการกระจายสารทำความเย็นที่มีประสิทธิภาพและสม่ำเสมอทั่วทั้งท่อคอนเดนเซอร์
• ความแข็งแกร่งของโครงสร้างที่เพิ่มขึ้น:ความเรียบของส่วน D ให้ความแข็งแรงในการดัดงอและแรงบิดสูงกว่าท่อทรงกลมที่มีความหนาของผนังเท่ากัน

การตรวจสอบทางวิศวกรรมและการประกันคุณภาพ

ซินูพาวเวอร์ ตรวจสอบท่อส่วนหัวคอนเดนเซอร์ระบบ HVAC เชิงพาณิชย์ทุกชุดผ่านโปรโตคอลคุณภาพที่เข้มงวด:

• สิ่งอำนวยความสะดวกที่ได้รับการรับรอง IATF 16949:ระบบการจัดการคุณภาพเกรดยานยนต์เต็มรูปแบบ
• การรับรองมาตรฐาน ISO:ISO 9001:2015, ISO 14001:2015, ISO 45001:2018
• การตรวจสอบมิติในสายการผลิต:รับประกันความหนาของผนังและความคลาดเคลื่อนของขนาดภายนอกสม่ำเสมอ
• การทดสอบแบบทำลายล้าง:การทดสอบแรงดันระเบิดตามมาตรฐานอุตสาหกรรมเพื่อให้แน่ใจว่าท่อทนทานต่อคลื่นแรงดันต่อเนื่องและการหมุนเวียนของความร้อน

ความร่วมมือด้าน HVAC เชิงพาณิชย์ – ประวัติที่ได้รับการพิสูจน์แล้ว

เหตุใดทีมจัดซื้อจัดจ้างจึงเลือก ซินูพาวเวอร์

ซินูพาวเวอร์ ผสมผสานขนาดการผลิตเข้ากับความเชี่ยวชาญด้านวิศวกรรมเพื่อมอบคุณภาพที่สม่ำเสมอ:

• ขนาดการผลิต:อุปกรณ์และเครื่องมือ 90 ชุด รวมถึงสายการผลิตการเชื่อม เครื่องเลื่อย เครื่องเจาะ ม้านั่งวาด และเตาหลอม
• ความเชี่ยวชาญในการก่อตั้ง:ก่อตั้งโดย Mr. Gao Qiang ซึ่งเป็นผู้นำอุตสาหกรรมซึ่งมีประสบการณ์ในการจัดอันดับ Fortune 500 มาก่อน โดยได้รับการยกย่องให้เป็นผู้มีความสามารถพิเศษในเกณฑ์มาตรฐานผู้ประกอบการด้านวิทยาศาสตร์และเทคโนโลยีฉางชูประจำปี 2019 และผู้มีพรสวรรค์ด้านนวัตกรรมของมณฑลเจียงซูประจำปี 2020
• ทรัพย์สินทางปัญญา:สิทธิบัตรการประดิษฐ์ 2 ฉบับ สิทธิบัตรการออกแบบ 15 ฉบับ และสิทธิบัตรรุ่นอรรถประโยชน์ 16 ฉบับ
• ความร่วมมือที่ได้รับการพิสูจน์แล้ว:ข้อตกลงการจัดหาระยะยาวกับ Sanhua, Danfoss และ ปันเกิ้ล

กรณีศึกษาการใช้งาน: ชุดติดตั้งเพิ่ม HVAC สำหรับอาคารสำนักงานพาณิชย์

โครงการ:อาคารสำนักงานพาณิชย์สูง 45 ชั้นในย่านศูนย์กลางธุรกิจเซี่ยงไฮ้

ท้าทาย:ฝ่ายบริหารอาคารจำเป็นต้องเปลี่ยนส่วนหัวคอนเดนเซอร์ที่เก่าแล้วในหน่วย HVAC บนชั้นดาดฟ้า 12 เครื่อง ซึ่งให้บริการพื้นที่สำนักงานขนาด 2 ล้านตารางฟุต ข้อกำหนดรวม:

• ความเข้ากันได้แบบดรอปอินกับโครงสร้างพื้นฐานเครื่องทำความเย็นที่มีอยู่
• อายุการใช้งานการออกแบบมากกว่า 20 ปีภายใต้การดำเนินการอย่างต่อเนื่อง
• ระยะเวลาการส่งมอบ 8 สัปดาห์เพื่อลดการหยุดชะงักของผู้เช่า

สารละลาย:ซินูพาวเวอร์ จัดหาท่อหัวคอนเดนเซอร์ระบบ HVAC เชิงพาณิชย์แบบกำหนดเอง 480 รายการพร้อม:

• โปรไฟล์ D แบบกำหนดเองที่ตรงกับขนาดส่วนหัวที่มีอยู่
• โลหะผสม 3003 พร้อมความต้านทานการกัดกร่อนที่เพิ่มขึ้น
• เร่งการใช้เครื่องมือ 4 สัปดาห์ + การผลิต 3 สัปดาห์
• การตรวจสอบขนาด 100% ด้วยรายงาน Cpk

ผลลัพธ์:

• ส่วนหัวส่งก่อนกำหนด 1 สัปดาห์
• ปัญหาการติดตั้งเป็นศูนย์ระหว่างการติดตั้ง
• เจ้าของอาคารรายงานว่า COP ของระบบดีขึ้น 8% หลังการติดตั้ง
• ข้อตกลงการจัดหาที่ปลอดภัยสำหรับอาคารเพิ่มเติม 3 หลังในกลุ่มผลิตภัณฑ์

คำถามที่พบบ่อย: การจัดหาส่วนหัวคอนเดนเซอร์ D-Type และวิศวกรรม

ระยะเวลารอคอยโดยทั่วไปสำหรับท่อส่วนหัวคอนเดนเซอร์ระบบ HVAC เชิงพาณิชย์แบบกำหนดเองคือเท่าไร?

การผลิตเครื่องมือมาตรฐานแบบกำหนดเองใช้เวลา 4-6 สัปดาห์ การผลิตตัวอย่างเริ่ม 1-2 สัปดาห์หลังจากได้รับการอนุมัติเครื่องมือ

อลูมิเนียมอัลลอยด์ชนิดใดที่ใช้กับคอนเดนเซอร์เฮดเดอร์ชนิด D

โลหะผสมหลัก ได้แก่ 3003, 3102, X362, 1100, 1197 และ 1297 โลหะผสมหุ้ม ได้แก่ 4045, 4343, 4043 และ 7072

ท่อชนิด D และท่อหัวกลมแตกต่างกันอย่างไร?

ท่อชนิด D มีพื้นที่สัมผัสครีบที่เหนือกว่าและการกระจายสารทำความเย็นที่สม่ำเสมอมากกว่าเมื่อเทียบกับท่อกลม ส่วนแบนรูปตัว D ช่วยให้สามารถสัมผัสกับครีบคอนเดนเซอร์แบบพื้นผิวสู่พื้นผิว ซึ่งช่วยเพิ่มประสิทธิภาพการถ่ายเทความร้อนได้สูงสุด

ซินูพาวเวอร์ ได้รับการรับรองอะไรบ้าง?

ซินูพาวเวอร์ ได้รับการรับรองภายใต้ IATF 16949, ISO 9001:2015, ISO 14001:2015 และ ISO 45001:2018

ซินูพาวเวอร์ รับประกันความสอดคล้องแบบแบทช์ต่อแบทช์สำหรับโครงการเชิงพาณิชย์ขนาดใหญ่ได้อย่างไร

ในฐานะโรงงานที่ได้รับการรับรอง IATF 16949 เรารักษา Cpk ≥ 1.67 ในทุกมิติที่สำคัญ การวัดด้วยเลเซอร์ในสายการผลิตจะตรวจสอบความหนาของผนังและขนาดภายนอกทุกๆ 0.5 เมตรตลอดการดำเนินการผลิตทั้งหมด ข้อมูลทั้งหมดได้รับการบันทึกและตรวจสอบย้อนกลับไปยังแต่ละชุด เพื่อให้มั่นใจถึงความสอดคล้องกันในหน่วยหลายพันหน่วย

ระยะเวลาในการสั่งเปลี่ยนสินค้าฉุกเฉินคือเท่าไร?

สำหรับการเปลี่ยน HVAC เชิงพาณิชย์ในกรณีฉุกเฉิน เรามีการผลิตเครื่องมือแบบเร่งด่วนใน 3 สัปดาห์ (มาตรฐาน 4-6 สัปดาห์) และการผลิตตัวอย่างใน 1 สัปดาห์ สามารถเริ่มการผลิตเต็มรูปแบบได้ทันทีหลังจากได้รับการอนุมัติตัวอย่าง โปรดติดต่อทีมขายเชิงพาณิชย์ของเราสำหรับบริการฉุกเฉิน

อายุการใช้งานที่คาดหวังของส่วนหัวเหล่านี้ในการใช้งาน HVAC เชิงพาณิชย์คือเท่าใด

ท่อส่วนหัวคอนเดนเซอร์ระบบ HVAC เชิงพาณิชย์ของเราได้รับการออกแบบมาเพื่อการบริการอย่างต่อเนื่องมากกว่า 20 ปีในการใช้งานเชิงพาณิชย์ เราตรวจสอบสิ่งนี้โดยการทดสอบการหมุนเวียนด้วยความร้อนแบบเร่งและการทดสอบความต้านทานการกัดกร่อน ความหนาของผนังได้รับการออกแบบให้มีความปลอดภัยต่อแรงกดและความล้าจากความร้อน
