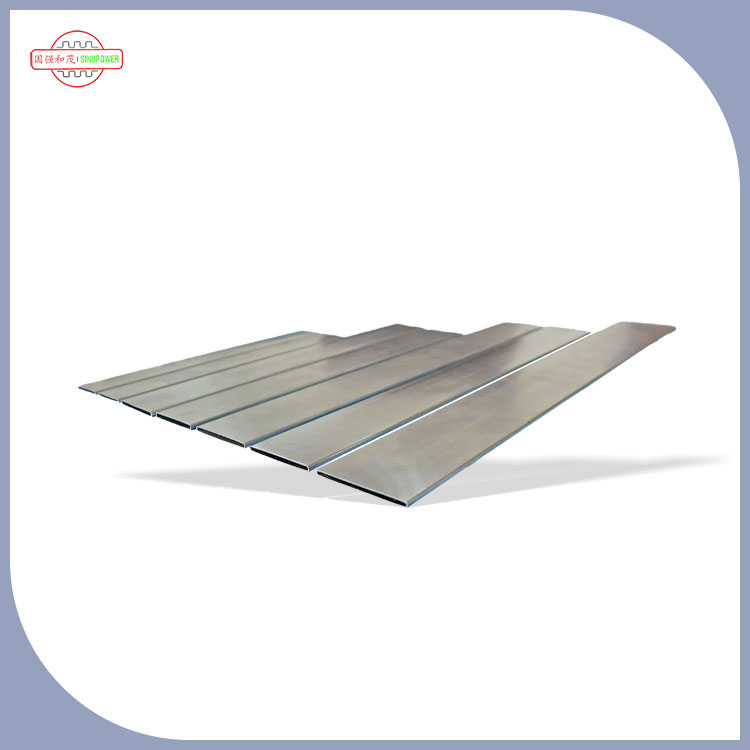

ท่อแกนฮีตเตอร์ทองเหลืองอลูมิเนียมการนำความร้อนสูง

ซินูพาวเวอร์– มีความเชี่ยวชาญผู้ผลิตของท่อระบายความร้อนที่มีความแม่นยำ - ผลิตท่อแกนฮีตเตอร์ทองเหลืองอลูมิเนียมการนำความร้อนสูงมีทั้งทองแดง อลูมิเนียม และทองเหลือง โดยมีการเชื่อมตะเข็บด้วยการเชื่อมแบบต้านทาน การเชื่อมด้วยเลเซอร์ หรือการบัดกรีแข็ง ในระบบทำความร้อนรถยนต์และอุปกรณ์ HVAC แกนเครื่องทำความร้อนมีหน้าที่ในการถ่ายเทความร้อนจากสารหล่อเย็นเครื่องยนต์ไปยังห้องโดยสาร ท่อเป็นหัวใจสำคัญของการแลกเปลี่ยนความร้อน ความสามารถหลายวัสดุและหลายกระบวนการช่วยให้ผู้ผลิตแกนเครื่องทำความร้อนมีความยืดหยุ่นในการเลือกท่อให้ตรงกับข้อกำหนดการออกแบบเฉพาะของตน: ทองแดงสำหรับประสิทธิภาพการระบายความร้อนสูงสุด อลูมิเนียมสำหรับน้ำหนักเบาและต้านทานการกัดกร่อน หรือทองเหลืองสำหรับตำแหน่งต้นทุนและประสิทธิภาพที่สมดุล วัสดุทั้งสามถูกสร้างเป็นโปรไฟล์แบนประเภท B ซึ่งเพิ่มพื้นที่ผิวสูงสุดภายในพื้นที่ขนาดกะทัดรัดของระบบทำความร้อนของยานพาหนะ ทำให้สามารถถ่ายเทความร้อนได้อย่างมีประสิทธิภาพในขณะที่ลดรอยเท้าทางกายภาพของแกนกลาง

การเลือกวัสดุ – สามตัวเลือก หนึ่งโซลูชันสำหรับท่อ

ท่อแกนฮีตเตอร์ทองเหลืองอลูมิเนียมการนำความร้อนสูงมีให้เลือกสามเกรดวัสดุ การเลือกขึ้นอยู่กับเป้าหมายประสิทธิภาพการระบายความร้อนของแกนเครื่องทำความร้อน ข้อจำกัดด้านน้ำหนัก และพารามิเตอร์ต้นทุน:

📌 หมายเหตุ:ตัวเลือกวัสดุทั้งสามนี้ผลิตขึ้นเป็นท่อแบนประเภท B และสามารถเชื่อมต่อได้โดยใช้การเชื่อมด้วยความต้านทาน การเชื่อมด้วยเลเซอร์ หรือการบัดกรี ทำให้คุณมีอิสระอย่างเต็มที่ในการเลือกการผสมผสานระหว่างกระบวนการวัสดุที่เหมาะกับสายการผลิตที่มีอยู่ของคุณ

วิธีการเชื่อม – สามกระบวนการ หนึ่งหลอด

ขึ้นอยู่กับข้อกำหนดของวัสดุและการออกแบบ Sinupower ผลิตท่อแกนฮีตเตอร์ทองเหลืองอลูมิเนียมการนำความร้อนสูงใช้เทคนิคการเชื่อมสามแบบ – ช่วยให้มั่นใจได้ถึงการเชื่อมต่อที่แข็งแกร่งและป้องกันการรั่วซึมสำหรับตัวเลือกวัสดุทั้งหมด:

การเปรียบเทียบกระบวนการเชื่อม – วิธีใดที่เหมาะกับการผลิตของคุณ

ตารางด้านล่างเปรียบเทียบกระบวนการเชื่อมทั้งสามกระบวนการที่มีให้ท่อแกนฮีตเตอร์ทองเหลืองอลูมิเนียมการนำความร้อนสูงผ่านเกณฑ์การคัดเลือกที่สำคัญ:

การออกแบบ B-Type – ทำไมโปรไฟล์ถึงแบน?

ท่อแกนฮีตเตอร์ทองเหลืองอลูมิเนียมการนำความร้อนสูงมีรูปร่างเป็นโปรไฟล์แบนหรือวงรี - โดยทั่วไปเรียกว่าท่อชนิด B ในอุตสาหกรรมแกนเครื่องทำความร้อน การออกแบบนี้ไม่ได้เกิดขึ้นโดยพลการ โดยมีวัตถุประสงค์ทางวิศวกรรมเฉพาะ 3 ประการ:

ขั้นตอนการผลิต – จากสตริปไปจนถึงท่อสำเร็จรูป

การผลิตของท่อแกนฮีตเตอร์ทองเหลืองอลูมิเนียมการนำความร้อนสูงเป็นไปตามลำดับการผลิตที่ได้มาตรฐาน แต่ละขั้นตอนได้รับการควบคุมเพื่อให้มั่นใจในคุณภาพที่สม่ำเสมอสำหรับการผสมวัสดุและกระบวนการทั้งหมด:

การรวมแกนฮีตเตอร์ – วิธีที่ท่อเข้ากับระบบ

แกนเครื่องทำความร้อนเป็นส่วนประกอบสำคัญในระบบทำความร้อนในรถยนต์และหน่วย HVAC ซึ่งทำหน้าที่ถ่ายเทความร้อนจากสารหล่อเย็นเครื่องยนต์ไปยังห้องโดยสารเพื่อรักษาความอบอุ่นในช่วงอากาศหนาวเย็น ท่อชนิด B แบบเชื่อมของ Sinupower เป็นองค์ประกอบการถ่ายเทความร้อนหลักในระบบนี้:

กระบวนการประกอบแกน

• ท่อชนิด B วางเรียงซ้อนกันระหว่างชั้นของครีบลูกฟูก (อะลูมิเนียมหรือทองแดง)
• ปลายท่อถูกสอดเข้าไปในแผ่นส่วนหัวหรือชุดประกอบถัง
• แกนทั้งหมดถูกต่อเข้าด้วยกันโดยการขยายเชิงกล การประสาน หรือการบัดกรี
• แกนเครื่องทำความร้อนที่เสร็จสมบูรณ์ได้รับการทดสอบการรั่วและติดตั้งในโมดูล HVAC
• โปรไฟล์ที่แบนราบของท่อช่วยให้มีประสิทธิภาพในการซ้อนในขณะที่เพิ่มพื้นที่ผิวสูงสุดสำหรับการถ่ายเทความร้อน

คุณภาพและการรับรอง

📋 สามารถขอสำเนาใบรับรองฉบับเต็มได้

ความร่วมมือและห่วงโซ่อุปทาน

พันธมิตรอุตสาหกรรมที่สำคัญ:

• ซานฮวา– ส่วนประกอบ HVAC และการจัดการความร้อน
• ดานฟอสส์– โซลูชั่นการทำความเย็นและการทำความร้อน
• ปันเกิ้ล– ระบบขับเคลื่อนและระบบระบายความร้อน

บรรจุภัณฑ์:ลังไม้ติดกระดาษกันสนิม VCI ฝาท้ายพลาสติก สายรัดเหล็ก FOB เซี่ยงไฮ้หรือหนิงโป; EXW พร้อมใช้งาน

การปรับแต่ง – สร้างขึ้นตามข้อกำหนดของคุณ

ซินูพาวเวอร์ เสนอบริการออกแบบเพื่อจัดส่งที่สมบูรณ์แบบสำหรับการกำหนดเองท่อแกนฮีตเตอร์ทองเหลืองอลูมิเนียมการนำความร้อนสูง. เราปรับให้เข้ากับข้อกำหนดการออกแบบแกนเครื่องทำความร้อนเฉพาะของคุณ:

• วัสดุ:ทองแดง อลูมิเนียม หรือทองเหลือง – เราจัดหาเกรดตามที่คุณระบุ
• กระบวนการเชื่อม:การเชื่อมด้วยความต้านทาน การเชื่อมด้วยเลเซอร์ หรือการบัดกรี - เราใช้วิธีที่เหมาะสมกับข้อกำหนดด้านคุณภาพและปริมาณของคุณ
• ขนาดโปรไฟล์:ความกว้าง ความสูง ความหนาของผนัง และความยาว ปรับแต่งตามแบบของคุณ
• ภาพตัดขวาง:ชนิด B (มาตรฐาน) กลม รูปตัว D วงรี หรือสี่เหลี่ยม
• สิ้นสุดการสิ้นสุด:ตัดสี่เหลี่ยม ลบมุม บาน ขยาย หรือเซาะร่อง
• การรักษาพื้นผิว:การเคลือบแปลง เกล็ดสังกะสี อีพ็อกซี่ อโนไดซ์ (ต่อวัสดุ)

เส้นเวลาการพัฒนาที่กำหนดเอง

1. ข้อมูลการออกแบบ:ลูกค้าจัดเตรียมแบบร่าง การกำหนดลักษณะวัสดุ และข้อกำหนดด้านกระบวนการ
2. การตรวจสอบความเป็นไปได้:ทีมวิศวกรตรวจสอบการผสมผสานระหว่างวัสดุและกระบวนการ
3. เครื่องมือ:แม่พิมพ์ขึ้นรูปและเชื่อมที่ผลิตภายในบริษัท – 15–20 วันทำการ
4. ต้นแบบ:ลูกค้าทดสอบได้สูงสุด 100 ชิ้น – เฉพาะต้นทุนแม่พิมพ์เท่านั้น
5. การผลิต:มีการผลิตเต็มรูปแบบด้วย PPAP ระดับ 3
6. จัดส่ง:การจัดส่งตามกำหนดเวลาพร้อมใบรับรองวัสดุและรายงานการตรวจสอบ

การประกันคุณภาพ – การควบคุมกระบวนการที่ผ่านการตรวจสอบแล้ว

ทุกชุดของท่อแกนฮีตเตอร์ทองเหลืองอลูมิเนียมการนำความร้อนสูงปฏิบัติตามกรอบการควบคุมคุณภาพของเรา:

• การตรวจสอบวัตถุดิบ:ตรวจสอบองค์ประกอบ ความหนา และคุณภาพพื้นผิวของโลหะผสมบนคอยล์ที่เข้ามา
• การตรวจสอบในกระบวนการ:มีการติดตามขนาดการขึ้นรูป คุณภาพรอยเชื่อม และอุณหภูมิการหลอมอย่างต่อเนื่อง
• การตรวจสอบมิติ:ความกว้าง ความสูง ความหนาของผนัง และความยาววัดจากท่อ 100%
• การทดสอบการรั่ว:สเปกโตรมิเตอร์มวลอากาศใต้น้ำหรือฮีเลียมตามข้อกำหนดของลูกค้า
• ความสมบูรณ์ของการเชื่อม:การตรวจสอบคุณภาพตะเข็บด้วยสายตาและกล้องจุลทรรศน์
• การทดสอบทางกล:การทดสอบแรงดึง การแตก และการแบนต่อชุดการบำบัดความร้อน

ความยั่งยืน

• พลังงาน:เทคโนโลยีหัวเผาแบบปฏิรูปช่วยลดการใช้ก๊าซลง 18%
• การรีไซเคิล:การใช้วัสดุ 98% – เศษเหล็กทั้งหมดถูกส่งกลับไปยังผู้รีไซเคิลที่ผ่านการรับรอง
• น้ำ:การล้างแบบวงปิดช่วยลดการใช้น้ำลง 40% ปราศจากการปล่อยโลหะหนัก
• การปฏิบัติตาม:เป็นไปตามข้อกำหนด RoHS และ REACH
• ความสามารถในการรีไซเคิลของวัสดุ:ทองแดง อลูมิเนียม และทองเหลืองสามารถรีไซเคิลได้ทั้งหมดโดยมีกระบวนการนำกลับมาใช้ใหม่ที่ดี

คำถามที่พบบ่อย

ติดต่อ Sinupower - โซลูชั่นท่อแกนฮีตเตอร์

ซินูพาวเวอร์ มอบให้ท่อแกนฮีตเตอร์ทองเหลืองอลูมิเนียมการนำความร้อนสูงในทองแดง อลูมิเนียม หรือทองเหลือง – โดยมีความยืดหยุ่นเพื่อรองรับการเชื่อมด้วยความต้านทาน การเชื่อมด้วยเลเซอร์ หรือกระบวนการบัดกรี เราขอเชิญชวนผู้ผลิตแกนเครื่องทำความร้อน ซัพพลายเออร์ HVAC ของยานยนต์ และวิศวกรระบบระบายความร้อนให้ติดต่อเราเพื่อขอตัวอย่าง คำแนะนำเกี่ยวกับกระบวนการ หรือการตรวจสอบการออกแบบร่วมกัน
