เหตุใดจึงเลือกท่อคอนเดนเซอร์ทรงกลมชนิด D เมื่อพื้นที่คอนเดนเซอร์แน่น

เชิงนามธรรม

เมื่อคอนเดนเซอร์มีประสิทธิภาพต่ำกว่าปกติ อาการต่างๆ จะดูคุ้นเคย: การดึงพลังงานที่สูงขึ้น อุณหภูมิทางออกที่ไม่เสถียร การทำความสะอาดบ่อยๆ การรั่วไหลก่อนเวลาอันควร และเสียงการสั่นสะเทือนประเภทหนึ่งที่ปรากฏขึ้นตลอดเวลาในเวลาที่เลวร้ายที่สุด กท่อคอนเดนเซอร์ทรงกลมชนิด Dมักถูกเลือกในคอนเดนเซอร์ขนาดกะทัดรัดเนื่องจากช่วยรักษาสมดุลระหว่างความต้องการสามประการ: การใช้พื้นผิวการถ่ายเทความร้อน ความเสถียรในการไหล และความทนทานทางกลในพื้นที่จำกัด ในบทความนี้ ผมจะแจกแจงรายละเอียดสิ่งที่มักผิดพลาดในคอนเดนเซอร์ในชีวิตจริง จุดประสงค์ในการออกแบบ "D-type + ทรงกลม" โดยทั่วไปหมายถึงอะไร สิ่งที่ต้องระบุเพื่อหลีกเลี่ยงข้อผิดพลาดในการจัดหา และวิธีคิดเกี่ยวกับความทนทาน (การกัดกร่อน การเปรอะเปื้อน การสั่นสะเทือน) ก่อนที่ท่อจะไปถึงโรงงานของคุณ

สารบัญ

สรุปโดยสรุป

ผู้ซื้อพยายามแก้ไขปัญหาอะไร

คนส่วนใหญ่ไม่ไปซื้อของท่อคอนเดนเซอร์ทรงกลมชนิด Dเพราะมันฟังดูเท่ พวกเขาทำเช่นนี้เพราะมีบางสิ่งที่สร้างความเจ็บปวด—โดยปกติคือต้นทุน ความพร้อมใช้งาน หรือทั้งสองอย่าง ต่อไปนี้คือประเด็นปัญหาที่ฉันเห็นบ่อยที่สุดเมื่อทีมประเมินตัวเลือกท่อสำหรับหน้าที่คอนเดนเซอร์:

• พื้นที่แน่น:พื้นที่คอยล์ถูกจำกัด แต่เป้าหมายความจุยังคงเหมือนเดิม
• แรงดันตกคืบคลาน:ปั๊ม/พัดลมทำงานหนักขึ้น และการใช้พลังงานก็เพิ่มขึ้น
• การเปรอะเปื้อนและการปรับขนาด:ประสิทธิภาพดูดีเมื่อเริ่มใช้งาน จากนั้นจะลดลงหลังจากผ่านไปหลายสัปดาห์หรือหลายเดือน
• ความเมื่อยล้าจากการสั่นสะเทือน:ส่วนรองรับท่อจะ “ดีพอ” จนกระทั่งเสียงสะท้อนปรากฏขึ้นภายใต้โหลดบางอย่าง
• ความประหลาดใจจากการกัดกร่อน:ระบบโลหะผสม การเปลี่ยนแปลงทางเคมีของน้ำ หรือสภาพแวดล้อมชายฝั่งทำให้อายุสั้นลง
• ปัญหาผลผลิตของแอสเซมบลี:การเบี่ยงเบนในมิติขนาดเล็กทำให้เกิดข้อบกพร่องในการบัดกรี/การเชื่อม การรั่วไหล หรือการทำงานซ้ำ
• ความผันผวนของเวลานำ:คุณต้องการอุปทานที่คาดการณ์ได้และคุณภาพที่ทำซ้ำได้ ไม่ใช่การผลิตครั้งเดียวที่ดูสมบูรณ์แบบ

ทางเลือกท่อที่ดีที่สุดคือท่อที่ช่วยลดความเสี่ยงของคุณสำหรับสภาพการทำงานจริงของคุณ- นั่นเป็นเหตุผลที่เราควรพูดถึงความหมายของ "D-type" ก่อนที่เราจะพูดถึง "การถ่ายเทความร้อนที่ดีขึ้น"

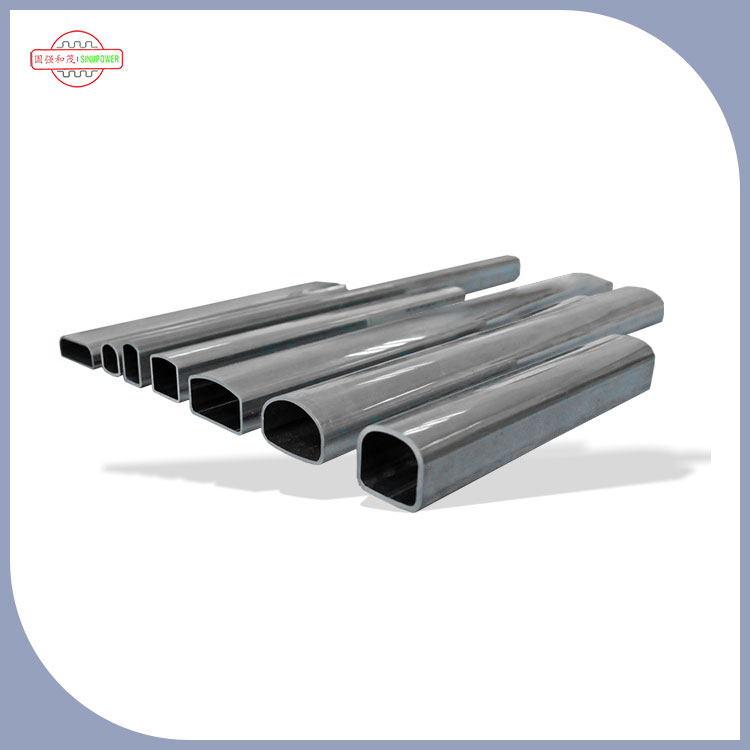

ท่อคอนเดนเซอร์ทรงกลมชนิด D ในทางปฏิบัติคืออะไร?

การตั้งชื่ออาจทำให้เกิดความสับสน เนื่องจากมีการใช้ “D-type” ที่แตกต่างกันในแต่ละอุตสาหกรรม ในการสร้างคอนเดนเซอร์หลายๆ แบบ “D-type” มักจะส่งสัญญาณถึงตัวเลือกรูปทรงหรือส่วนต่อประสานที่มีจุดประสงค์เพื่อปรับปรุงการบรรจุ การสัมผัส หรือความเสถียรในการประกอบ ขณะเดียวกันก็รักษาพฤติกรรมการไหลให้ใกล้เคียงกับสิ่งที่คุณคาดหวังจากการส่งผ่านแบบกลม

ทำไมเรื่องนั้นถึงสำคัญ? เนื่องจากปัญหา “ประสิทธิภาพ” หลายประการในคอนเดนเซอร์ไม่ได้เกิดจากทฤษฎีการถ่ายเทความร้อน แต่ปัญหาเหล่านี้มีสาเหตุมาจากความแปรผันของการผลิตและสภาวะของสนาม ท่อที่จัดตำแหน่งได้ง่ายกว่า เชื่อมต่อง่ายกว่า และมีความไวน้อยกว่าต่อการวางซ้อนมิติเล็กๆ อาจมีค่ามากกว่าการเพิ่มประสิทธิภาพทางทฤษฎีเพียงเล็กน้อย

ถ้าจะประเมินท่อประเภทนี้ อย่าถามแค่ว่า "กลมมั้ย?" ถาม:ส่วนใดของงานสร้างของฉันมีความเสถียรหรือทำซ้ำได้มากขึ้นเนื่องจากจุดประสงค์การออกแบบประเภท D

ตำแหน่งใดที่เหมาะกับระบบคอนเดนเซอร์มากที่สุด?

ในการใช้งานคอนเดนเซอร์ในโรงงานอุตสาหกรรมและระบบ HVAC โดยทั่วไปการเลือกท่อจะเป็นการปรับสมดุลระหว่างพื้นที่ถ่ายเทความร้อน การกระจายการไหล และความยืดหยุ่นทางกล กท่อคอนเดนเซอร์ทรงกลมชนิด Dมักถูกเลือกเมื่อ:

• คุณต้องการความกะทัดรัด:การบรรจุคอยล์ที่เข้มงวดมากขึ้นหรือการวางแนวท่อที่คาดเดาได้มากขึ้นจะช่วยให้บรรลุเป้าหมายกำลังการผลิตในซองเดียวกัน
• คุณต้องการพฤติกรรมการไหลที่มั่นคง:เส้นทางการไหลที่มีลักษณะกลมสามารถช่วยลดการลงโทษอย่างกะทันหันเมื่อเปรียบเทียบกับช่องที่มีรูปทรงก้าวร้าวมากขึ้น
• กระบวนการเข้าร่วมของคุณต้องมีการทำซ้ำ:คุณลักษณะโปรไฟล์ที่สอดคล้องกันสามารถลดความแปรปรวนของการประกอบได้
• สภาวะการทำงานแกว่ง:การสั่นสะเทือน การหมุนเวียนของอุณหภูมิ และการโหลดที่ไม่ต่อเนื่องจะให้รางวัลแก่รูปทรงที่มีความเสถียรทางกลไก

การตรวจสอบความเป็นจริงอีกอย่างหนึ่ง: หากคอนเดนเซอร์ของคุณทำงานโดยมีการกระจายตัวที่ไม่สอดคล้องกัน (จุดร้อน อุณหภูมิทางออกไม่เท่ากัน) คุณอาจสูญเสียประสิทธิภาพจากการกระจายตัวที่ไม่ถูกต้องไปมากกว่าที่คุณจะได้รับจากรูปทรงท่อที่ "ปรับให้เหมาะสม" ดังนั้นการเลือกท่อก็เป็นส่วนหนึ่งของระบบ: ส่วนหัว ส่วนรองรับ การสัมผัสครีบ คุณภาพการเชื่อมต่อ และกลยุทธ์การทำความสะอาด

สิ่งที่ต้องระบุเพื่อให้ประสิทธิภาพตรงกับรูปวาด

นี่คือกับดักที่ฉันเคยเห็นมาหลายครั้ง: แบบร่างนั้น "เสร็จสมบูรณ์" แต่ไม่ได้ควบคุมรายละเอียดที่ควบคุมความเสี่ยงการรั่วไหล แรงดันตก และผลผลิตของการประกอบ หากคุณต้องการกท่อคอนเดนเซอร์ทรงกลมชนิด Dเพื่อให้ทำงานอย่างต่อเนื่องเป็นชุด สิ่งเหล่านี้คือรายการข้อกำหนดที่ให้ผลตอบแทนที่ดี

หากคุณกำลังจัดหาสินค้าจากต่างประเทศ ก็ควรระบุด้วยบรรจุภัณฑ์และการจัดการความต้องการ. ท่อคอนเดนเซอร์อาจได้รับความเสียหายจากการกระแทกที่ดูเหมือนเล็กน้อย: การบุบ การเกิดรูปไข่ พื้นผิวที่มีรอยขีดข่วน และการปนเปื้อน ข้อบกพร่องเหล่านั้นอาจไม่แสดงจนกว่าจะเข้าร่วมหรือทดสอบแรงดัน เมื่อการทำงานซ้ำมีราคาแพงกว่ามาก

วิธีคิดเกี่ยวกับการกัดกร่อน การเปรอะเปื้อน และการสั่นสะเทือน

“ทนทาน” ไม่ใช่คุณลักษณะเดียว สำหรับท่อคอนเดนเซอร์ ความทนทานมักเป็นผลจากเคมี(ความต้านทานการกัดกร่อน),ฟิสิกส์(การสั่นสะเทือนและความเหนื่อยล้า) และการดำเนินงาน(การเปรอะเปื้อนและการทำความสะอาด) ต่อไปนี้คือวิธีที่ฉันจะแจกแจงรายละเอียดเมื่อตัดสินใจว่าจะกท่อคอนเดนเซอร์ทรงกลมชนิด Dเป็นการเคลื่อนไหวที่ถูกต้อง

หากคุณกำลังซื้อเพื่อความพร้อมใช้งาน โปรดขอหลักฐานยืนยันความสม่ำเสมอ ตัวอย่างเช่น,ท่อถ่ายเทความร้อน Sinupower Changshu Ltd.เช่นเดียวกับผู้ผลิตรายใหญ่หลายรายในหมวดหมู่นี้ วางตำแหน่งท่อประเภทนี้ไว้ที่บริการถ่ายเทความร้อนที่เชื่อถือได้และพฤติกรรมการไหลที่เสถียร งานของคุณคือทำให้การกล่าวอ้างเหล่านั้น "เป็นจริง" โดยการผูกมัดสิ่งเหล่านั้นเข้ากับเกณฑ์การยอมรับที่วัดผลได้ใน PO และแผนการตรวจสอบของคุณ

คำถามของซัพพลายเออร์ที่ป้องกันไม่ให้ต้องทำงานซ้ำซึ่งมีราคาแพง

หากฉันต้องเลือกการเปลี่ยนกรอบความคิดสำหรับผู้ซื้อ ก็คือ: ไม่ใช่แค่ประเมินหลอดเท่านั้น—ประเมินกระบวนการที่ทำให้หลอด เมื่อคุณกำลังจัดหาท่อคอนเดนเซอร์ทรงกลมชนิด Dคำถามเหล่านี้เป็นคำถามที่มีแนวโน้มที่จะเปิดเผยความเสี่ยงตั้งแต่เนิ่นๆ:

1. คุณจะควบคุมการเลื่อนมิติข้ามแบตช์ได้อย่างไรถามสิ่งที่วัดได้ บ่อยแค่ไหน และจะเกิดอะไรขึ้นเมื่อไม่ตรงตามข้อกำหนด
2. “สะอาด” ในโรงงานของคุณหมายถึงอะไร?สอบถามเกี่ยวกับการขจัดเศษ การควบคุมน้ำมัน และการบรรจุหีบห่อหลังการตรวจสอบขั้นสุดท้าย
3. การทดสอบใดเป็นการทดสอบมาตรฐาน และการทดสอบใดเป็นทางเลือก?การทดสอบแรงดัน กระแสไหลวน (ถ้ามี) การจัดลำดับด้วยสายตา การตรวจสอบความแข็ง—ทำให้ชัดเจน
4. คุณสามารถจัดเตรียมบันทึกการตรวจสอบพร้อมกับการจัดส่งได้หรือไม่?หากคำตอบไม่ชัดเจน ให้ถือเป็นสัญญาณ
5. คุณจะป้องกันการจัดการความเสียหายระหว่างการขนส่งได้อย่างไร?รอยบุบและรอยขีดข่วนอาจกลายเป็นรอยรั่วและเศษเหล็กได้
6. แนวทางปฏิบัติในการควบคุมการเปลี่ยนแปลงของคุณคืออะไร?การเปลี่ยนแปลงแหล่งวัสดุหรือการเปลี่ยนแปลงเครื่องมือควรได้รับการแจ้งก่อนที่การขนส่งจะมาถึง

ซัพพลายเออร์ที่ดีจะไม่รู้สึกขุ่นเคืองกับคำถามเหล่านี้ พวกเขาจะโล่งใจที่คุณพูดจริง เพราะลูกค้าที่จริงจังจะช่วยลดความเข้าใจผิดและการดับเพลิงฉุกเฉิน

ตารางการเลือกและการแก้ไขปัญหา

ใช้ตารางนี้เป็น "แผนที่ของผู้ซื้อ" อย่างรวดเร็วสำหรับการจับคู่ปัญหาคอนเดนเซอร์ทั่วไปกับสิ่งที่คุณควรระบุหรือตรวจสอบเมื่อเลือกท่อคอนเดนเซอร์ทรงกลมชนิด D.

คำถามที่พบบ่อย

ปิดความคิด

A ท่อคอนเดนเซอร์ทรงกลมชนิด Dอาจเป็นคำตอบที่ชาญฉลาดเมื่อคุณต่อสู้กับข้อจำกัดด้านพื้นที่ แรงดันตกคืบ หรือปัญหาผลผลิตในการประกอบ โดยเฉพาะอย่างยิ่งเมื่อทีมของคุณต้องการท่อที่ทำงานได้อย่างคาดเดาได้ภายใต้ความเครียดจากการปฏิบัติงานจริง สิ่งสำคัญคือต้องซื้อของขวาเวอร์ชัน "D-type" สำหรับสถาปัตยกรรมคอนเดนเซอร์ของคุณ จากนั้นสำรองข้อมูลด้วยข้อกำหนดเฉพาะและระเบียบวินัยในการตรวจสอบที่ทำให้ประสิทธิภาพมีความสม่ำเสมอตลอดการจัดส่ง
