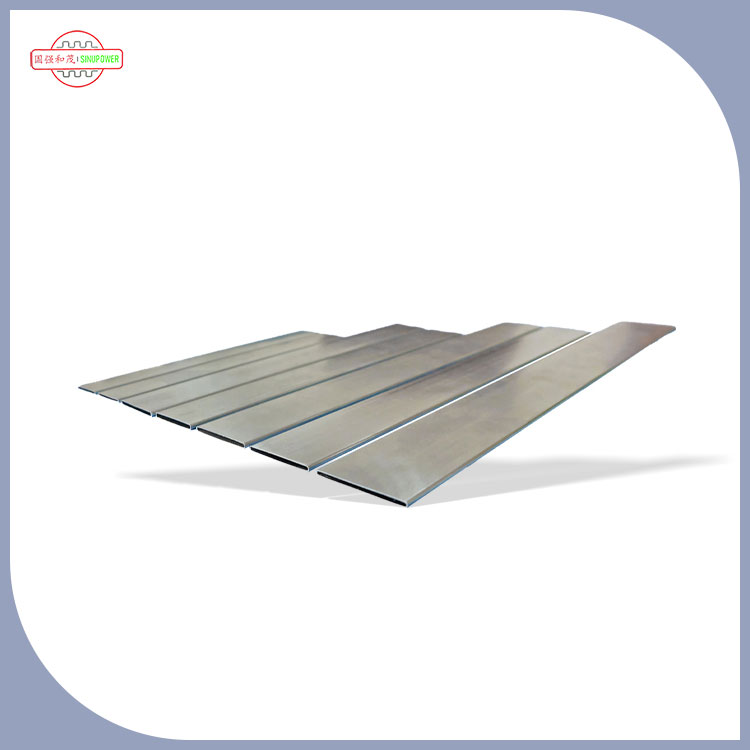

ที่ท่อ B สำหรับหม้อน้ำแบบพับมีบทบาทสำคัญในการดำเนินการหมุนเวียนและการถ่ายเทความร้อนของตัวกลางแลกเปลี่ยนความร้อนหลัก ในขณะเดียวกันก็ปรับให้เข้ากับลักษณะโครงสร้างของหม้อน้ำแบบพับได้ โดยคำนึงถึงประสิทธิภาพการถ่ายเทความร้อน ความแข็งแรงของโครงสร้าง และการปรับตัวของการประกอบ เป็นพาหะหลักในการบรรลุฟังก์ชันการกระจายความร้อน และฟังก์ชันเฉพาะของมันสามารถแยกชิ้นส่วนออกเป็นขนาดหลักได้ดังต่อไปนี้:
1. ปิดช่องทางการไหลเวียนของตัวกลางแลกเปลี่ยนความร้อนหลัก
เนื่องจากเป็นช่องทางการไหลเฉพาะสำหรับตัวกลางทำความเย็น เช่น น้ำ สารป้องกันการแข็งตัวของเอทิลีนไกลคอล และน้ำมันเทอร์มอล ทำให้มีการหมุนเวียนตามทิศทางของตัวกลางภายในหม้อน้ำ หลีกเลี่ยงการรั่วไหลของตัวกลาง และรับประกันการทำงานที่มั่นคงของวงจรปิดของระบบกระจายความร้อน มันคือ "ภาชนะส่ง" สำหรับการถ่ายเทความร้อนจากปลายแหล่งความร้อนไปยังปลายกระจายความร้อนของหม้อน้ำ และพฤติกรรมการถ่ายเทความร้อนทั้งหมดจะขึ้นอยู่กับการไหลของตัวกลางภายในท่อ B
2.การนำความร้อนและการแลกเปลี่ยนความร้อนที่มีประสิทธิภาพ
ในด้านหนึ่ง ผนังท่อ B จะสัมผัสโดยตรงกับส่วนประกอบการแลกเปลี่ยนความร้อนหรือตัวกลางอุณหภูมิสูงที่ปลายแหล่งความร้อน ซึ่งจะดูดซับความร้อนได้อย่างรวดเร็วและนำออกไปด้านนอกของผนังท่อ ในทางกลับกัน ด้านนอกของผนังท่อจะติดอย่างใกล้ชิดกับครีบกระจายความร้อนของหม้อน้ำแบบพับ ถ่ายเทความร้อนที่ดูดซับไปยังครีบ จากนั้นจึงขยายพื้นที่กระจายความร้อนผ่านครีบเพื่อดำเนินการถ่ายเทความร้อนแบบพาความร้อนแบบบังคับกับอากาศ เสร็จสิ้นกระบวนการถ่ายเทความร้อนของ "การปล่อยความร้อนการถ่ายเทมวลการดูดซับความร้อน" ค่าการนำความร้อนและโครงสร้างของผนังท่อเป็นตัวกำหนดประสิทธิภาพการถ่ายเทความร้อนพื้นฐานของหม้อน้ำโดยตรง
3.การประกอบและรองรับโครงสร้างสำหรับโครงสร้างแบบพับได้
คุณสมบัติหลักของหม้อน้ำแบบพับได้คือครีบถูกจัดเรียงในลักษณะพับเพื่อประหยัดพื้นที่และเพิ่มความหนาแน่น รูปร่างหน้าตัดและขนาดโครงสร้างของท่อ B ได้รับการปรับให้เข้ากับรูปแบบการพับนี้โดยเฉพาะ และสามารถฝังลงในช่องที่สงวนไว้หรือรูยึดของครีบพับได้อย่างแม่นยำ เพื่อให้ได้การประกอบที่แน่นหนาระหว่างท่อและครีบ ในขณะเดียวกัน ในฐานะที่เป็นส่วนประกอบโครงกระดูกของแกนหม้อน้ำ จะทำหน้าที่รองรับของครีบและโครงสร้างโดยรวม ต้านทานแรงกดปานกลาง ความเค้นในการประกอบ และผลกระทบจากแรงสั่นสะเทือนระหว่างการใช้งาน ช่วยให้มั่นใจในเสถียรภาพของโครงสร้างการพับ และหลีกเลี่ยงการเสียรูปของแกนกลางและการแยกตัวของท่อและครีบ
4. แบริ่งแรงดันและการป้องกันการปิดผนึกเพื่อให้มั่นใจถึงความน่าเชื่อถือของระบบ
ในระหว่างการทำงานของระบบทำความเย็น มีแรงดันอยู่ภายใน และท่อ B จำเป็นต้องมีความสามารถในการรองรับแรงดันที่สอดคล้องกันเพื่อทนต่อแรงดันภายในที่เกิดจากการไหลเวียนของตัวกลาง และป้องกันการแตกร้าวและการรั่วไหลของผนังท่อ ในเวลาเดียวกัน การออกแบบพอร์ตของ B-tube ได้รับการปรับให้เข้ากับโครงสร้างการปิดผนึกห้องเก็บน้ำ/ฝาปิดท้ายของหม้อน้ำ ซึ่งทำงานร่วมกับข้อต่อและซีลเพื่อสร้างระบบปิดที่สมบูรณ์ ป้องกันการรั่วไหลของสื่อ และปรับให้เข้ากับความต้องการการทำงานที่มั่นคงในระยะยาวของหม้อน้ำแบบพับได้ภายใต้สภาพการทำงานที่แตกต่างกัน (เช่น อุปกรณ์อุตสาหกรรม แบตเตอรี่พลังงานใหม่ การกระจายความร้อนทางอิเล็กทรอนิกส์ ฯลฯ)
ปรับความต้านทานการไหลและความสม่ำเสมอของการถ่ายเทความร้อนให้เหมาะสม
เส้นผ่านศูนย์กลางภายใน โปรไฟล์หน้าตัด และการออกแบบช่องการไหลของท่อ B ได้รับการปรับให้เหมาะสมเพื่อลดความต้านทานการไหลและการใช้พลังงานของปั๊มหมุนเวียน ในขณะเดียวกันก็รับประกันอัตราการไหลปานกลาง ในเวลาเดียวกัน ตัวกลางจะไหลสม่ำเสมอภายในท่อ หลีกเลี่ยงการถ่ายเทความร้อนที่ไม่สม่ำเสมอซึ่งเกิดจากความเร็วการไหลเฉพาะที่เร็วหรือช้าเกินไป เมื่อรวมกับการจัดเรียงครีบแบบพับที่มีความหนาแน่นสูง การกระจายอุณหภูมิในพื้นที่การถ่ายเทความร้อนของแกนหม้อน้ำทั้งหมดจึงมีความสมดุลมากขึ้น ช่วยปรับปรุงความสม่ำเสมอของผลการกระจายความร้อนโดยรวม
นอกจากนี้ เพื่อตอบสนองต่อข้อกำหนดน้ำหนักเบาและกะทัดรัดของหม้อน้ำแบบพับได้ ท่อ B มักจะทำจากวัสดุที่มีผนังบางและมีประสิทธิภาพ (เช่น อลูมิเนียมอัลลอยด์และโลหะผสมทองแดง) ซึ่งสามารถรับประกันการถ่ายเทความร้อนและความสามารถในการรองรับแรงดันในขณะที่ลดน้ำหนักโดยรวมของหม้อน้ำ ซึ่งสอดคล้องกับเป้าหมายการออกแบบ "ปริมาตรน้อย กำลังการกระจายความร้อนสูง" ของโครงสร้างแบบพับได้ และเป็นองค์ประกอบหลักที่สำคัญสำหรับหม้อน้ำแบบพับได้เพื่อให้การกระจายความร้อนมีประสิทธิภาพ กะทัดรัด และเชื่อถือได้
