ท่อหม้อน้ำแกนส่วนประกอบ B แบบพับที่มีความแม่นยำ

ในการออกแบบหม้อน้ำแบบพับ ประสิทธิภาพของส่วนประกอบหลักจะกำหนดประสิทธิภาพของระบบโดยรวม Sinupower ผลิตท่อชนิด B ส่วนประกอบแกนหม้อน้ำแบบพับที่มีความแม่นยำในประเทศจีน - ท่ออลูมิเนียมอัดขึ้นรูปหลายพอร์ตที่มีโปรไฟล์รูปตัว B ที่โดดเด่นซึ่งเพิ่มพื้นที่ผิวการถ่ายเทความร้อนและทำให้เกิดความปั่นป่วนของน้ำหล่อเย็นเพื่อการแลกเปลี่ยนความร้อนที่เหนือกว่า ได้รับการรับรอง IATF 16949 ได้รับการสนับสนุนจากการดำเนินงาน 5 ปี อุปกรณ์มากกว่า 90 ประเภท และความร่วมมือกับ Sanhua, Danfoss และ Pankl ขอข้อมูลทางเทคนิค →

ส่งคำถาม

รายละเอียดสินค้า

ซินูพาวเวอร์เป็นมืออาชีพผู้ผลิตของส่วนประกอบระบายความร้อนอลูมิเนียมที่มีความแม่นยำ ของเราท่อหม้อน้ำแกนส่วนประกอบ B แบบพับที่มีความแม่นยำเป็นท่ออะลูมิเนียมอัดรีดแบบหลายพอร์ตที่ออกแบบมาโดยเฉพาะสำหรับแกนหม้อน้ำแบบพับในระบบแลกเปลี่ยนความร้อนในยานยนต์และอุตสาหกรรม หน้าตัด "B" ที่โดดเด่นไม่ได้เป็นเพียงความสวยงามเท่านั้น แต่ยังเป็นรูปทรงเรขาคณิตที่ช่วยเพิ่มพื้นที่ผิวสำหรับการถ่ายเทความร้อนภายในพื้นที่จำกัด สร้างความปั่นป่วนในการไหลของน้ำหล่อเย็นที่ควบคุมได้ และทำให้บรรจุภัณฑ์หม้อน้ำมีขนาดกะทัดรัดมากขึ้น เนื่องจากเป็นส่วนประกอบหลักของชุดหม้อน้ำแบบพับ ท่อเหล่านี้มีหน้าที่ในการแลกเปลี่ยนความร้อนหลักระหว่างสารหล่อเย็นเครื่องยนต์และอากาศโดยรอบ การออกแบบส่งผลโดยตรงต่อประสิทธิภาพของหม้อน้ำ น้ำหนัก และสมรรถนะโดยรวมของยานพาหนะ Sinupower ผลิตท่อ B เหล่านี้ด้วยการอัดขึ้นรูปที่แม่นยำและการควบคุมกระบวนการภายในบริษัท ทำให้มั่นใจได้ถึงรูปทรงที่สม่ำเสมอและประสิทธิภาพการระบายความร้อนที่เชื่อถือได้ในทุกชุดการผลิต

บทบาทส่วนประกอบหลัก - เหตุใด B-Tubing จึงกำหนดประสิทธิภาพของหม้อน้ำ

ท่อหม้อน้ำแกนส่วนประกอบ B แบบพับที่มีความแม่นยำทำหน้าที่เป็นพื้นผิวแลกเปลี่ยนความร้อนหลักภายในแกนหม้อน้ำแบบพับ โปรไฟล์รูปตัว B มีข้อดีด้านการทำงานที่สำคัญสามประการ:

📐 การเพิ่มพื้นที่ผิวให้สูงสุด รูปร่าง B มีพื้นที่ผิวต่อท่อมากกว่าท่อกลมที่มีพื้นที่หน้าตัดเท่ากัน ทำให้สามารถถ่ายเทความร้อนจากสารหล่อเย็นไปยังอากาศต่อท่อได้มากขึ้น

🌊 เพิ่มประสิทธิภาพการไหลแบบปั่นป่วน โปรไฟล์ B รบกวนการไหลของน้ำหล่อเย็นแบบลามิเนต สร้างความปั่นป่วนที่ปรับปรุงการถ่ายเทความร้อนแบบพาความร้อน และลดความต้านทานของชั้นขอบเขต

📦 การซ้อนแกนขนาดกะทัดรัด โปรไฟล์ B แบบแบนทำให้ท่อมีความหนาแน่นมากขึ้นภายในแกนกลาง เพิ่มพื้นที่ผิวแลกเปลี่ยนความร้อนสูงสุดภายในพื้นที่จำกัดของห้องเครื่องยนต์สมัยใหม่

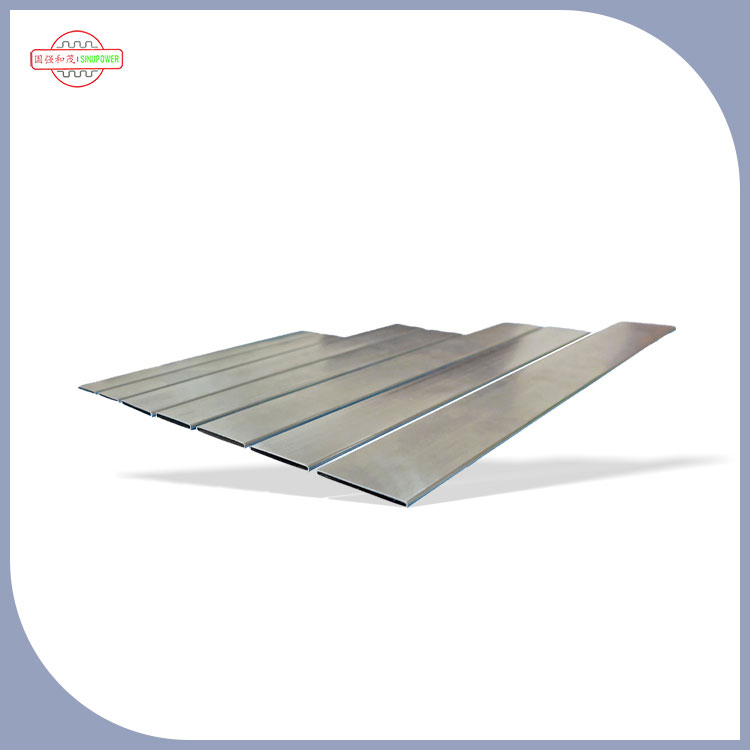

Precision Folded Radiator Core Component B Type Tubing

บูรณาการแกนหม้อน้ำแบบพับ

ท่อ B ถูกวางเรียงซ้อนกันระหว่างชั้นของครีบที่พับไว้ ทำให้เกิดเป็นแกนหม้อน้ำที่สมบูรณ์
น้ำหล่อเย็นไหลผ่านภายในหลายพอร์ตของท่อ B แต่ละท่อ ในขณะที่อากาศไหลผ่านพื้นผิวครีบด้านนอก
พื้นที่ผิวที่ขยายออกไปของ B-tube และรูปแบบการไหลแบบปั่นป่วนช่วยให้แกนสามารถบรรลุความสามารถในการทำความเย็นตามเป้าหมายโดยใช้ท่อน้อยลงและปริมาตรแกนโดยรวมน้อยลง
วิธีการบูรณาการนี้ช่วยลดการใช้วัสดุและน้ำหนักหม้อน้ำในขณะที่ยังคงรักษาหรือปรับปรุงประสิทธิภาพการระบายความร้อน

หลักการออกแบบ – วิทยาศาสตร์เบื้องหลังรูปทรง B

โปรไฟล์รูปตัว B เป็นผลมาจากพลศาสตร์ของไหลประยุกต์และวิศวกรรมการถ่ายเทความร้อน หลักการออกแบบที่สำคัญ ได้แก่ :

เรขาคณิตภายในแบบหลายพอร์ต

B-tube ไม่ใช่ช่องกลวงเดียว แต่มีพอร์ตภายในหลายพอร์ตที่หารด้วยรางตามยาว
พอร์ตเหล่านี้จะเพิ่มพื้นที่ผิวภายในเมื่อสัมผัสกับสารหล่อเย็น ช่วยเพิ่มการถ่ายเทความร้อนจากของไหลไปยังผนังท่อ
การออกแบบหลายพอร์ตยังช่วยเพิ่มความแข็งแรงของโครงสร้าง ช่วยให้ผนังบางลงและลดน้ำหนักได้มากขึ้น

การสร้างความปั่นป่วนที่ควบคุม

รูปทรงของโปรไฟล์ B จะสร้างจุดแยกการไหลและจุดติดใหม่เมื่อสารหล่อเย็นไหลผ่านท่อ
ความปั่นป่วนที่ได้รับการควบคุมนี้รบกวนชั้นขอบเขตความร้อน ซึ่งเป็นความต้านทานหลักต่อการถ่ายเทความร้อนในการไหลแบบราบเรียบ
การผสมที่ได้รับการปรับปรุงจะทำให้สารหล่อเย็นที่ร้อนมากขึ้นจากการไหลของแกนสัมผัสกับผนังท่อ ซึ่งช่วยปรับปรุงค่าสัมประสิทธิ์การถ่ายเทความร้อนโดยรวม

อัตราส่วนพื้นที่ต่อปริมาตรที่ปรับให้เหมาะสม

รูปทรง B จะเพิ่มพื้นที่ผิวภายนอกให้สูงสุดต่อหน่วยของพื้นที่การไหลหน้าตัด
ซึ่งหมายความว่าพื้นผิวท่อจะสัมผัสกับกระแสลมมากขึ้นตามอัตราการไหลของน้ำหล่อเย็นที่กำหนด
ผลลัพธ์ที่ได้คือความสามารถในการกันความร้อนต่อท่อที่สูงขึ้น ทำให้หม้อน้ำมีขนาดเล็กลงและเบาขึ้น

B-Tubing กับท่อกลมแบบดั้งเดิม - การเปรียบเทียบส่วนประกอบหลัก

ท่อหม้อน้ำแกนส่วนประกอบ B แบบพับที่มีความแม่นยำแตกต่างโดยพื้นฐานจากท่อกลมแบบดั้งเดิมในประเด็นสำคัญหลายประการ:

คุณสมบัติการออกแบบ	ท่อชนิด B (Sinupower)	ท่อกลมแบบดั้งเดิม
รูปร่างหน้าตัด	โปรไฟล์ "B" – หลายพอร์ต	วงกลม – รูเดียว
พื้นที่ผิวต่อปริมาตร	สูงขึ้นอย่างเห็นได้ชัด	ต่ำกว่า
รูปแบบการไหลของน้ำหล่อเย็น	ปั่นป่วน (การผสมขั้นสูง)	ลามินาร์ถึงการเปลี่ยนผ่าน
ค่าสัมประสิทธิ์การถ่ายเทความร้อน	สูงขึ้นเนื่องจากความปั่นป่วน	ต่ำกว่า
ความหนาแน่นของการบรรจุแกน	จำนวนท่อต่อพื้นที่แกนมากขึ้น	ท่อน้อยลงต่อพื้นที่แกนกลาง
น้ำหนักหลัก	ไฟแช็ก (วัสดุน้อยลงต่อหน่วยการทำความเย็น)	หนักกว่า
ความซับซ้อนของการผลิต	สูงกว่า (การอัดขึ้นรูปหลายพอร์ต)	ล่าง (การอัดขึ้นรูปอย่างง่าย)
ความสามารถในการทำความเย็นต่อปริมาตรคอร์	สูงกว่า	ต่ำกว่า

📊 ขอข้อมูลประสิทธิภาพหลัก →

กระบวนการผลิต - ความแม่นยำตั้งแต่คอยล์ไปจนถึงส่วนประกอบหลัก

ซินูพาวเวอร์ ผลิตท่อหม้อน้ำแกนส่วนประกอบ B แบบพับที่มีความแม่นยำผ่านลำดับการผลิตที่มีการควบคุมอย่างเข้มงวด:

1 การเลือกโลหะผสม คอยล์อลูมิเนียม AA3003 หรือ AA3102 ที่เลือกไว้สำหรับการนำความร้อน ความสามารถในการขึ้นรูป และความต้านทานการกัดกร่อน

2 การอัดขึ้นรูปที่แม่นยำ B-profile แบบหลายพอร์ตอัดขึ้นรูปด้วยแม่พิมพ์ที่มีความแม่นยำ การตรวจสอบมิติแบบเรียลไทม์ช่วยให้มั่นใจได้ถึงรูปทรงเรขาคณิตที่สอดคล้องกัน

3 การวาดและการปรับขนาด การขึ้นรูปเย็นแบบหลายรอบช่วยปรับปรุงขนาดและการตกแต่งพื้นผิวให้เป็นไปตามความคลาดเคลื่อนของข้อกำหนดขั้นสุดท้าย

4 การหลอม การอบอ่อนด้วยบรรยากาศที่ควบคุมด้วยความสม่ำเสมอ ±5°C ช่วยให้มั่นใจได้ถึงโครงสร้างเกรนและคุณสมบัติทางกลที่สม่ำเสมอ

5 ตัดตามความยาว การเลื่อยที่แม่นยำตามความยาวที่ลูกค้ากำหนด พร้อมลบคม ปลายสี่เหลี่ยมสำหรับการประกอบแกน

6 การตรวจสอบคุณภาพ การตรวจสอบมิติ การทดสอบการรั่วไหล และการตรวจสอบกลไกต่อชุด 100%

ความสามารถของอุปกรณ์

ซินูพาวเวอร์ ดำเนินการอุปกรณ์และเครื่องมือมากกว่า 90 ประเภท รวมถึงสายการผลิตการเชื่อม เครื่องเลื่อย เครื่องเจาะ เครื่องวาดแบบ เตาหลอม และเครน
ความสามารถของอุปกรณ์ภายในบริษัทนี้ช่วยให้สามารถควบคุมกระบวนการตั้งแต่ต้นจนจบตั้งแต่วัตถุดิบจนถึงท่อสำเร็จรูป
กระบวนการทั้งหมดดำเนินการภายใต้การกำกับดูแลระบบการจัดการคุณภาพ IATF 16949

การใช้งาน – โดยที่ B-Tubing มอบคุณค่าหลัก

ระบบทำความเย็นยานยนต์

หม้อน้ำทำความเย็นเครื่องยนต์ – รถยนต์นั่งส่วนบุคคล, SUV, รถบรรทุกขนาดเล็ก
หม้อน้ำรถยนต์เพื่อการพาณิชย์ – รถโดยสาร รถบรรทุกหนัก อุปกรณ์นอกทางหลวง
เครื่องทำความเย็นแบบชาร์จอากาศ – เครื่องยนต์เทอร์โบชาร์จและซูเปอร์ชาร์จ
ออยคูลเลอร์ – ระบบส่งกำลังและระบายความร้อนน้ำมันเครื่อง

HVAC และระบบเครื่องเขียน

คอนเดนเซอร์เครื่องปรับอากาศเชิงพาณิชย์
ระบบทำความเย็นของสถานีไฟฟ้า
เครื่องแลกเปลี่ยนความร้อนอุตสาหกรรม
สร้างหน่วยจัดการอากาศ HVAC

การจัดการความร้อนของยานพาหนะไฟฟ้า

แผ่นทำความเย็นแบตเตอรี่และเครื่องแลกเปลี่ยนความร้อน
ระบบทำความเย็นอิเล็กทรอนิกส์กำลัง
คอนเดนเซอร์ปั๊มความร้อนและเครื่องระเหย

การปรับแต่ง - ส่วนประกอบหลักที่ปรับให้เหมาะกับการออกแบบหม้อน้ำของคุณ

ซินูพาวเวอร์ ออกแบบ ผลิต และกระบวนการท่อหม้อน้ำแกนส่วนประกอบ B แบบพับที่มีความแม่นยำตามแบบหรือตัวอย่างของลูกค้า แนวทางการควบคุมแบบลีนของเราครอบคลุมทุกขั้นตอน:

ขนาดโปรไฟล์:ความกว้าง ความสูง และความหนาของท่อที่ปรับให้เหมาะกับการออกแบบหลักของคุณ
การเลือกโลหะผสม:AA3003, AA3102 หรือโลหะผสมแบบกำหนดเองตามข้อกำหนดด้านประสิทธิภาพ
การกำหนดค่าหลายพอร์ต:จำนวนพอร์ตภายในและรูปทรงที่ปรับให้เหมาะสมสำหรับเป้าหมายการไหลของน้ำหล่อเย็นและแรงดันตก
ความยาว:ตัดตามขนาดการประกอบที่คุณระบุ
การรักษาพื้นผิว:การเคลือบแบบแปลง เกล็ดสังกะสี หรือการเคลือบอะโนไดซ์เพื่อเพิ่มการป้องกันการกัดกร่อน
จบการตกแต่ง:ปลายลบคม ลบมุม หรือขยายออกสำหรับการประกอบแผ่นส่วนหัว

การควบคุมแบบลีนตลอดห่วงโซ่คุณค่า

การจัดหาวัตถุดิบจากโรงถลุงแร่ที่ได้รับการรับรองมาตรฐาน ISO 14001 พร้อมสามารถตรวจสอบย้อนกลับได้เต็มรูปแบบ
การควบคุมกระบวนการตั้งแต่การอัดขึ้นรูปจนถึงการตรวจสอบขั้นสุดท้าย
การจัดการคุณภาพทั้งบุคลากร ทีมงาน กระบวนการ และระบบสนับสนุน
ส่งมอบตรงเวลาพร้อมเอกสารการตรวจสอบครบถ้วน

🧪 ขอต้นแบบที่กำหนดเอง → 📊 ขอแพ็คเกจ PPAP

คุณภาพและการรับรอง - มาตรฐานการผลิตที่ได้รับการตรวจสอบแล้ว

กระบวนการผลิตของ Sinupower สำหรับท่อหม้อน้ำแกนส่วนประกอบ B แบบพับที่มีความแม่นยำทำงานภายใต้ระบบที่ได้รับการรับรองดังต่อไปนี้:

การรับรองระบบ

ไอเอทีเอฟ 16949:2016– คุณภาพยานยนต์
ISO 9001:2015– การจัดการคุณภาพ
ISO 14001:2015- ด้านสิ่งแวดล้อม
ISO 45001:2018– สุขภาพและความปลอดภัย

ทรัพย์สินทางปัญญา

สิทธิบัตรการประดิษฐ์ 2 ฉบับ(ตั้งแต่ปี 2562)
สิทธิบัตรการออกแบบ 15 ฉบับ
สิทธิบัตรแบบอรรถประโยชน์ 16 รายการ

📋 สามารถขอสำเนาใบรับรองฉบับเต็มได้

การตรวจสอบทางวิศวกรรม:ข้อมูลผลิตภัณฑ์นี้ได้รับการตรวจสอบโดย Mr. Gao Qiang ผู้ก่อตั้ง Sinupower ซึ่งมีประสบการณ์มากกว่า 20 ปีในการอัดขึ้นรูปอะลูมิเนียมและการจัดการความร้อน รวมถึงการเป็นผู้นำในอดีตของบริษัทผู้ผลิตที่ติดอันดับ Fortune 500

ความร่วมมือและห่วงโซ่อุปทาน

ซินูพาวเวอร์ ได้สร้างความสัมพันธ์ความร่วมมือที่ดีอย่างถาวรกับผู้นำในอุตสาหกรรมที่ได้รับการยอมรับ:

ซานฮวา– ผู้ผลิตส่วนประกอบ HVAC&R ระดับโลก
ดานฟอสส์– ผู้ให้บริการโซลูชั่นการทำความเย็นและการทำความร้อน
ปันเกิ้ล– ผู้เชี่ยวชาญด้านระบบขับเคลื่อนและระบบระบายความร้อนประสิทธิภาพสูง

5,000+

กำลังการผลิตตันต่อปี

20-25

ระยะเวลาดำเนินการของวันทำการ

90+

ประเภทอุปกรณ์และเครื่องมือ

87.76%

ความเข้มข้นในการขายของจีนตะวันออก

บรรจุภัณฑ์:ลังไม้ติดกระดาษกันสนิม VCI ฝาท้ายพลาสติก สายรัดเหล็ก FOB เซี่ยงไฮ้หรือหนิงโป; EXW พร้อมใช้งาน

ความยั่งยืน

พลังงาน:เทคโนโลยีหัวเผาแบบปฏิรูปช่วยลดการใช้ก๊าซลง 18%
การรีไซเคิล:การใช้วัสดุ 98% – เศษเหล็กทั้งหมดถูกส่งกลับไปยังผู้รีไซเคิลที่ผ่านการรับรอง
น้ำ:การล้างแบบวงปิดช่วยลดการใช้น้ำลง 40% ปราศจากการปล่อยโลหะหนัก
การปฏิบัติตาม:เป็นไปตามข้อกำหนด RoHS และ REACH
ประสิทธิภาพของวัสดุ:การออกแบบท่อ B ใช้อลูมิเนียมต่อหน่วยความสามารถในการทำความเย็นน้อยกว่าการออกแบบแบบดั้งเดิม

คำถามที่พบบ่อยเกี่ยวกับ B-Tubing

ถาม: ข้อได้เปรียบหลักของท่อชนิด B ในแกนหม้อน้ำแบบพับคืออะไร? ตอบ: ท่อประเภท B ให้พื้นที่ผิวที่ใหญ่ขึ้นสำหรับการถ่ายเทความร้อนภายในปริมาตรแกนเดียวกัน กระตุ้นให้เกิดการไหลของน้ำหล่อเย็นที่ปั่นป่วนเพื่อการแลกเปลี่ยนความร้อนที่ดีขึ้น และช่วยให้การออกแบบหม้อน้ำมีขนาดกะทัดรัดมากขึ้น ทั้งหมดนี้มีส่วนทำให้ประสิทธิภาพการระบายความร้อนดีขึ้นและน้ำหนักลดลง

ถาม: โลหะผสมชนิดใดที่ใช้ในการผลิตท่อ B ตอบ: Sinupower ใช้อลูมิเนียมอัลลอยด์ AA3003 และ AA3102 ซึ่งได้รับการคัดเลือกเนื่องจากมีการนำความร้อนที่ดีเยี่ยม (200–220 W/m·K) ความสามารถในการขึ้นรูป และความต้านทานการกัดกร่อนในสภาพแวดล้อมของสารหล่อเย็นในรถยนต์

ถาม: Sinupower สามารถสร้างโปรไฟล์ B-tube แบบกำหนดเองสำหรับการออกแบบหม้อน้ำเฉพาะได้หรือไม่? ก. ใช่. Sinupower สามารถออกแบบและผลิตโปรไฟล์ B-tube ตามแบบหรือตัวอย่างของลูกค้า ความสามารถในการใช้เครื่องมือภายในของเราช่วยให้สามารถพัฒนาแม่พิมพ์ตามสั่งได้ภายใน 15-20 วันทำการ

ถาม: Sinupower ได้รับการรับรองอะไรบ้างสำหรับการผลิต B-tube ตอบ: Sinupower ได้รับการรับรองมาตรฐาน IATF 16949:2016, ISO 9001:2015, ISO 14001:2015 และ ISO 45001:2018

ถาม: ระยะเวลารอคอยโดยทั่วไปสำหรับคำสั่งซื้อ B-tube คืออะไร? ตอบ: เวลานำมาตรฐานคือ 20-25 วันทำการสำหรับการสั่งซื้อสูงสุด 50,000 ชิ้น เครื่องมือแบบกำหนดเองจะใช้เวลาเพิ่ม 15–20 วันทำการ

ถาม: การออกแบบ B-tube ช่วยเพิ่มประสิทธิภาพการถ่ายเทความร้อนได้อย่างไร ตอบ: รูปร่าง B จะเพิ่มพื้นที่ผิวและสร้างความปั่นป่วนที่ควบคุมได้ในการไหลของน้ำหล่อเย็น ซึ่งรบกวนชั้นขอบเขตความร้อนและปรับปรุงการถ่ายเทความร้อนแบบพาความร้อน ช่วยให้สามารถปฏิเสธความร้อนได้มากขึ้นต่อท่อโดยมีปริมาตรแกนน้อยกว่า

ถาม: B-tube มีผิวเคลือบด้านใดบ้าง ตอบ: เรามีปลายตัดสี่เหลี่ยม ลบคม ลบมุม บาน และขยายให้เหมาะกับวิธีการประกอบแผ่นส่วนหัวต่างๆ

ติดต่อ Sinupower - พันธมิตรของคุณในโซลูชั่นส่วนประกอบหลัก

ซินูพาวเวอร์ มอบให้ท่อหม้อน้ำแกนส่วนประกอบ B แบบพับที่มีความแม่นยำที่ช่วยให้ผู้ผลิตหม้อน้ำสามารถบรรลุประสิทธิภาพการระบายความร้อนที่เหนือกว่าในการออกแบบที่กะทัดรัดและน้ำหนักเบา เราขอเชิญ OEM, ซัพพลายเออร์ระดับหนึ่ง และผู้ผลิตหม้อน้ำติดต่อเราเพื่อขอตัวอย่าง เอกสารข้อมูลทางเทคนิค หรือการทบทวนการออกแบบร่วมกัน

ร่วมมือกับ Sinupower - ส่วนประกอบหลักที่มีความแม่นยำเพื่อหม้อน้ำที่ดีกว่า
