ฟิสิกส์เบื้องหลังการรัดรอบเอวของท่อนาฬิกาทรายสำหรับหม้อน้ำคืออะไร?

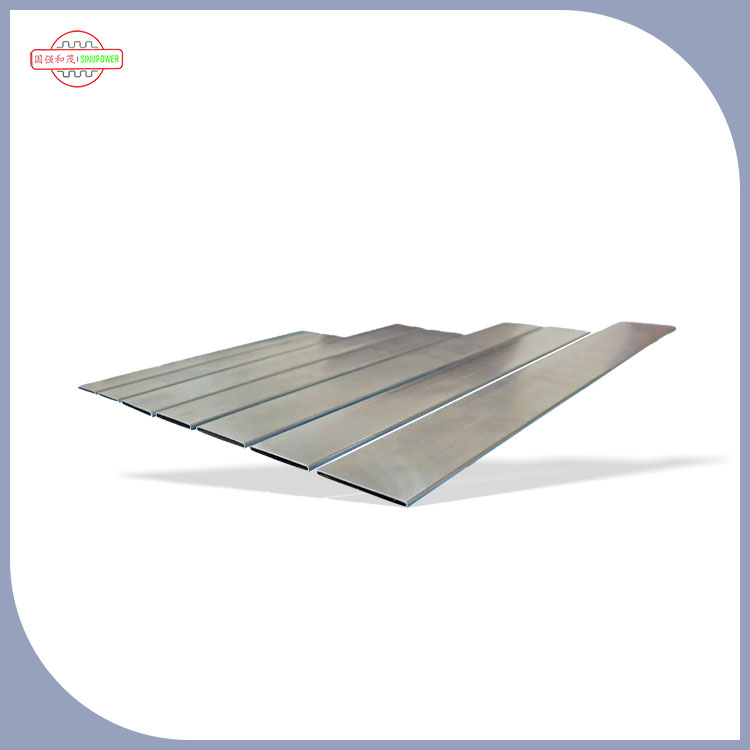

ท่อถ่ายเทความร้อน Sinupower Changshu Ltd.ได้รับการศึกษาท่อนาฬิกาทรายสำหรับหม้อน้ำสัมพันธ์กับความเสถียรของการไหลและพฤติกรรมทางความร้อนในระบบแลกเปลี่ยนความร้อนขนาดกะทัดรัด โดยที่รูปทรงจะเปลี่ยนรูปแบบการโต้ตอบระหว่างความร้อนและของไหลภายในเครือข่ายท่อโดยตรง

ในช่วงไม่กี่ปีที่ผ่านมา การอภิปรายเกี่ยวกับเรขาคณิตของท่อในระบบระบายความร้อนได้ก้าวไปไกลกว่าการเลือกรูปร่างธรรมดา ไปสู่คำถามเชิงลึกเกี่ยวกับประสิทธิภาพที่ขับเคลื่อนด้วยฟิสิกส์ ในบรรดารูปทรงเรขาคณิตเหล่านี้ โปรไฟล์นาฬิกาทรายดึงดูดความสนใจเนื่องจากดูเรียบง่าย แต่เปลี่ยนตัวแปรที่มีปฏิสัมพันธ์หลายตัวในคราวเดียว เช่น ความเร็วการไหล การกระจายแรงดัน รูปแบบความปั่นป่วน และการสัมผัสพื้นผิว แทนที่จะทำหน้าที่เป็นช่องสัญญาณแบบพาสซีฟ ท่อจะกลายเป็นส่วนสำคัญของกลไกการแลกเปลี่ยนความร้อน

ทำความเข้าใจเรขาคณิตการรัดรอบเอว

ลักษณะเด่นของหลอดนาฬิกาทรายคือส่วนตรงกลางที่แคบ "เอว" นี้ไม่ได้เป็นเพียงการเปลี่ยนแปลงทางโครงสร้างเท่านั้น มันเปลี่ยนแปลงพฤติกรรมของของไหลในระดับพื้นฐาน

เมื่อของไหลเข้าสู่ส่วนทางเข้าที่กว้างขึ้น มันจะช้าลงเล็กน้อย จากนั้นเร่งความเร็วขึ้นเมื่อไหลผ่านโซนกลางที่หดตัว ก่อนที่จะขยายตัวอีกครั้งที่ทางออก วงจรความเร่งและการลดความเร็วอย่างต่อเนื่องนี้สร้างโปรไฟล์การไหลแบบไดนามิกซึ่งแตกต่างจากท่อทรงกระบอกตรงอย่างมาก

จากมุมมองเชิงปฏิบัติ รูปร่างนี้ทำให้เกิดความไม่เสถียรที่ควบคุมได้ ซึ่งเพียงพอที่จะปรับปรุงการผสม แต่ไม่มากพอที่จะทำให้เกิดการสูญเสียความปั่นป่วนที่ก่อกวน

ความเร็วการไหลและการกระจายแรงดัน

ความสัมพันธ์ระหว่างความเร็วและความดันเป็นหัวใจสำคัญในการทำความเข้าใจว่าเหตุใดเรขาคณิตนี้จึงมีประสิทธิภาพ เมื่อของไหลเคลื่อนเข้าสู่ส่วนที่แคบกว่า:

- ความเร็วเพิ่มขึ้น
- แรงดันสถิตลดลง
- พลังงานจลน์ในท้องถิ่นเพิ่มขึ้น

เมื่อของเหลวออกจากการรัด การย้อนกลับจะเกิดขึ้น การหมุนเวียนด้วยแรงดันซ้ำๆ นี้จะช่วยสลายชั้นขอบเขตความร้อนที่มักจะเกาะติดกับผนังท่อภายใน

ปฏิสัมพันธ์ของพื้นผิวและประสิทธิภาพการสัมผัส

ผลกระทบที่ละเอียดอ่อนอีกประการหนึ่งคือการเปลี่ยนแปลงวิธีที่ของไหล "สัมผัส" พื้นผิวภายใน ในท่อที่สม่ำเสมอ ชั้นของของไหลสามารถแบ่งชั้นได้ ซึ่งจำกัดปฏิสัมพันธ์ระหว่างการไหลของแกนกลางและผนัง รูปร่างนาฬิกาทรายขัดขวางชั้นนี้ เพิ่มความถี่ในการสัมผัสและปรับปรุงความสม่ำเสมอในการถ่ายเทความร้อน

ฟิสิกส์เบื้องหลังผลการรัดเอว

ฟิสิกส์ของท่อนาฬิกาทรายสำหรับหม้อน้ำสามารถอธิบายได้โดยใช้หลักการพลศาสตร์ของไหลแบบง่าย โดยไม่ต้องใช้การสร้างแบบจำลองทางคณิตศาสตร์ขั้นสูง

หลักการความต่อเนื่องในการดำเนินการ

หลักการความต่อเนื่องระบุว่าสำหรับการไหลที่ไม่สามารถอัดตัวได้:

พื้นที่หน้าตัด × ความเร็ว = ค่าคงที่

เมื่อท่อแคบลงตรงกลาง ของไหลจะต้องเร่งความเร็วเพื่อรักษาอัตราการไหล ความเร่งนี้ไม่ได้เป็นเพียงการเปลี่ยนแปลงเชิงตัวเลขเท่านั้น แต่ยังปรับเปลี่ยนการกระจายพลังงานไปทั่วสนามการไหลอีกด้วย

พฤติกรรมของเบอร์นูลลีและการเปลี่ยนแปลงพลังงาน

หลักการของเบอร์นูลลีช่วยอธิบายการเปลี่ยนแปลงพลังงาน:

- ในส่วนที่กว้างขึ้น: แรงดันสูงขึ้น ความเร็วต่ำลง
- ในช่วงเอวแคบ: แรงกดลดลง ความเร็วสูงขึ้น

สถานะพลังงานหมุนเวียนนี้ช่วยปรับปรุงการแลกเปลี่ยนความร้อน เนื่องจากจะปรับเปลี่ยนวิธีการถ่ายเทความร้อนระหว่างชั้นของเหลวอย่างต่อเนื่อง

การก่อตัวของความปั่นป่วนระดับไมโคร

แม้ว่าการไหลอาจดูราบรื่นในขนาดมหภาค แต่การรบกวนระดับเล็กน้อยก็ก่อตัวขึ้นที่โซนการเปลี่ยนผ่านระหว่างส่วนที่กว้างและแคบ ไมโครเอ็ดดี้เหล่านี้:

- ลดโซนความร้อนนิ่ง
- เพิ่มประสิทธิภาพในการผสม
- รีเฟรชเลเยอร์ขอบเขตให้บ่อยขึ้น

ผลลัพธ์ที่ได้คืออินเทอร์เฟซการระบายความร้อนที่ทำงานได้มากขึ้นโดยไม่ต้องมีการกวนเชิงกลจากภายนอก

ประสิทธิภาพการระบายความร้อนในระบบหม้อน้ำ

ในระบบแลกเปลี่ยนความร้อน ประสิทธิภาพมักจะถูกจำกัดไม่ใช่โดยการนำวัสดุเพียงอย่างเดียว แต่โดยประสิทธิภาพของความร้อนที่สามารถเคลื่อนย้ายจากของไหลสู่พื้นผิว จากนั้นเข้าสู่ตัวกลางโดยรอบ

เรขาคณิตของท่อนาฬิกาทรายสำหรับหม้อน้ำกล่าวถึงข้อจำกัดนี้โดยตรง

ตารางนี้แสดงให้เห็นว่าข้อดีไม่ใช่ปัจจัยเดียว แต่เป็นการรวมกันของการเปลี่ยนแปลงทางกายภาพที่มีปฏิสัมพันธ์หลายอย่าง

ในระบบระบายความร้อนในทางปฏิบัติ สิ่งนี้นำไปสู่การควบคุมอุณหภูมิที่เสถียรมากขึ้นภายใต้สภาวะโหลดที่ผันผวน โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่ความร้อนป้อนเข้าไม่คงที่

เหตุใดเรขาคณิตจึงเปลี่ยนพฤติกรรมการถ่ายเทความร้อน

มักสันนิษฐานว่าการเลือกใช้วัสดุมีอิทธิพลเหนือประสิทธิภาพการระบายความร้อน อย่างไรก็ตาม เรขาคณิตก็มีอิทธิพลไม่แพ้กัน

การหยุดชะงักของชั้นขอบเขต

ข้อจำกัดที่สำคัญในระบบระบายความร้อนหลายระบบคือชั้นขอบเขต ซึ่งเป็นพื้นที่บางๆ ใกล้กับผนังท่อซึ่งของไหลจะเคลื่อนที่ช้าๆ ชั้นนี้ทำหน้าที่เป็นเกราะป้องกันความร้อน

การรัดรอบเอวทำให้ชั้นนี้ไม่มั่นคงเป็นระยะ เมื่อของไหลเร่งความเร็วผ่านบริเวณแคบ แรงเฉือนจะเพิ่มขึ้น ทำให้ชั้นขอบเขตบางลง และปรับปรุงอัตราการถ่ายเทความร้อน

เอฟเฟกต์การเพิ่มพลังการไหลอีกครั้ง

หลังจากผ่านการรัดแล้ว กระแสก็ขยายตัวอีกครั้ง การขยายตัวนี้จะสร้างการแยกการไหลแบบเฉพาะจุดและการติดตั้งกลับเข้าไปใหม่ ซึ่งจะ "เติมพลัง" ให้กับของเหลวที่อยู่ใกล้ผนัง วงจรที่เกิดซ้ำจะช่วยปรับปรุงความสม่ำเสมอทางความร้อนโดยรวม

พฤติกรรมของวัสดุภายใต้สภาวะการไหลแบบไดนามิก

ท่อถ่ายเทความร้อน Sinupower Changshu Ltd. ใช้วัสดุที่แตกต่างกัน เช่น โลหะผสมอลูมิเนียม ทองแดง และโครงสร้างโลหะคอมโพสิต ขึ้นอยู่กับความต้องการของระบบ

อิทธิพลของการเลือกใช้วัสดุ:

- การนำความร้อน
- เสถียรภาพของโครงสร้างภายใต้การหมุนเวียนแรงดัน
- ความต้านทานต่อการเสียรูปบริเวณจุดเปลี่ยนผ่าน

ในท่อนาฬิกาทรายสำหรับหม้อน้ำ บริเวณที่ตีบตันจะประสบกับความเครียดทางกลที่สูงขึ้นเล็กน้อยเนื่องจากการเปลี่ยนแปลงของความเร็ว ดังนั้นความยืดหยุ่นของโครงสร้างที่เอวจึงเป็นปัจจัยการออกแบบที่สำคัญ

ภาพรวมพฤติกรรมการไหลเปรียบเทียบ

เพื่อให้เข้าใจถึงความแตกต่างทางกายภาพได้ดีขึ้น การเปรียบเทียบรูปแบบพฤติกรรมโฟลว์จะช่วยได้:

การไหลของท่อตรง:

- โปรไฟล์ความเร็วที่คาดการณ์ได้
- รบกวนน้อยที่สุด
- การแลกเปลี่ยนความร้อนที่เสถียรแต่มีการโต้ตอบน้อยกว่า

การไหลของท่อนาฬิกาทราย:

- การเร่งความเร็วและการชะลอตัวซ้ำ ๆ
- การผสมแบบแอคทีฟที่การเปลี่ยนทางเรขาคณิต
- ปรับปรุงปฏิสัมพันธ์ของผนัง
- โปรไฟล์การระบายความร้อนแบบไดนามิกมากขึ้น

นี่ไม่ได้หมายความว่าโครงสร้างหนึ่งจะแทนที่โครงสร้างอื่นในระดับสากล แต่จะอธิบายว่าทำไมระบบระบายความร้อนบางระบบจึงได้ประโยชน์จากรูปทรงภายในที่ซับซ้อนมากขึ้น

การใช้งานในระบบระบายความร้อนสมัยใหม่

ท่อรูปทรงนาฬิกาทรายได้รับการพิจารณามากขึ้นในระบบที่ทั้งประสิทธิภาพพื้นที่และการตอบสนองต่อความร้อนมีความสำคัญ

สภาพแวดล้อมการใช้งานทั่วไป ได้แก่:

- หน่วยควบคุมความร้อนยานยนต์
- ลูปการระบายความร้อนทางอุตสาหกรรม
- เครื่องแลกเปลี่ยนความร้อนเครื่องปรับอากาศขนาดกะทัดรัด
- ชุดทำความเย็นระบบพลังงาน
- สร้างระบบควบคุมสภาพอากาศ

ในแต่ละกรณี เป้าหมายไม่ใช่แค่การกำจัดความร้อนเท่านั้น แต่ยังรวมถึงการรักษาสมดุลทางความร้อนที่เสถียรภายใต้ภาระที่แตกต่างกันอีกด้วย

การปรับแต่งการออกแบบส่งผลต่อความเสถียรของประสิทธิภาพอย่างไร

ด้านหนึ่งที่มองเห็นได้น้อยของวิศวกรรมท่อคือการเปลี่ยนแปลงทางเรขาคณิตเล็กน้อยส่งผลต่อเสถียรภาพระดับระบบอย่างไร

การปรับเปลี่ยนเล็กน้อยสำหรับ:

- ความลึกของเอว
- ความโค้งของการเปลี่ยนแปลง
- ความยาวของเขตแคบ

สามารถเปลี่ยนสมดุลระหว่างการไหลแบบราบเรียบและความปั่นป่วนที่ควบคุมได้ ซึ่งหมายความว่าการเพิ่มประสิทธิภาพการออกแบบมักจะทำซ้ำมากกว่าคงที่

ทีมวิศวกรของ Sinupower Heat Transfer Tubes Changshu Ltd. ได้สำรวจรูปแบบโครงสร้างที่หลากหลายเพื่อปรับพฤติกรรมการไหลให้สอดคล้องกับความต้องการในการปฏิบัติงานที่แตกต่างกัน

มุมมองอุตสาหกรรมเกี่ยวกับประสิทธิภาพที่ขับเคลื่อนด้วยเรขาคณิต

การมุ่งเน้นที่เพิ่มมากขึ้นเกี่ยวกับระบบระบายความร้อนขนาดกะทัดรัดได้ผลักดันให้วิศวกรคิดใหม่เกี่ยวกับการออกแบบช่องตรงแบบดั้งเดิม แทนที่จะเพิ่มพื้นที่ผิวหรืออัตราการไหลเพียงอย่างเดียว วิธีการสมัยใหม่มุ่งเน้นไปที่การสร้างพฤติกรรมการไหลด้วยตัวมันเอง

โครงสร้างนาฬิกาทรายแสดงถึงการเปลี่ยนแปลงนี้ โดยจะใช้รูปทรงเรขาคณิตเพื่อมีอิทธิพลต่อการเคลื่อนที่ของของไหลมากกว่าที่จะกักเก็บไว้เฉยๆ

แนวทางนี้สอดคล้องกับแนวโน้มที่กว้างขึ้นในด้านวิศวกรรมความร้อน ซึ่งบรรลุประสิทธิภาพผ่านการออกแบบเชิงโต้ตอบ แทนที่จะใช้มาตราส่วนแบบเดรัจฉาน

บทสรุป

ฟิสิกส์เบื้องหลังการหดตัวของเอวในเรขาคณิตของท่อแสดงให้เห็นว่าการเปลี่ยนแปลงของโครงสร้างเล็กน้อยสามารถส่งผลต่อพฤติกรรมการไหล ความสม่ำเสมอในการถ่ายเทความร้อน และความเสถียรของระบบได้อย่างมาก ด้วยการรวมการหมุนเวียนของแรงดัน การหยุดชะงักของชั้นขอบเขต และการผสมแบบไมโครที่ควบคุมท่อนาฬิกาทรายสำหรับหม้อน้ำให้แนวทางที่โดดเด่นในการจัดการระบายความร้อนในระบบขนาดกะทัดรัด

ภายในบริบทนี้ Sinupower Heat Transfer Tubes Changshu Ltd. ยังคงสำรวจต่อไปว่าโครงสร้างท่อที่ได้รับการปรับปรุงสามารถรองรับความต้องการด้านความร้อนที่เปลี่ยนแปลงไปในสภาพแวดล้อมทางวิศวกรรมที่แตกต่างกันได้อย่างไร โดย Hourglass Tubes มีบทบาทสำคัญในการพัฒนาอย่างต่อเนื่องของโซลูชันการแลกเปลี่ยนความร้อนที่มีความแม่นยำ
